Connaissance
Pour comprendre et expliquer le fonctionnement d'un objet et/ou pour le fabriquer, on a besoin de sa représentation c'est-à-dire de son dessin. La plupart de ces représentations graphiques sont définies par des règles précises (normes) communes à tous les techniciens.
Il existe différents types de représentations dont en voici quelques unes :
| Croquis C'est un dessin à main levée |

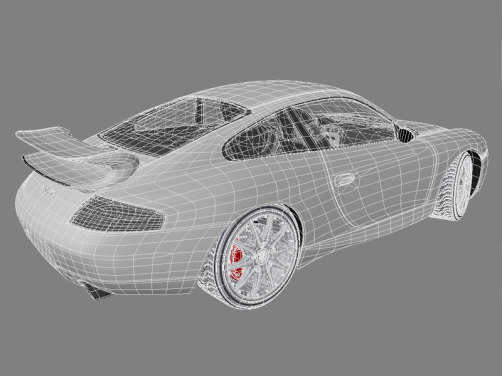

| Modèle numérique en 3D Le Dessin Assisté par Ordinateur (D.A.O) permet de rendre le dessin de plus en plus réaliste, de créer des ombres, de faire tourner l'objet dans l'espace,.... |
| Dessin en perspective Ce dessin permet de présenter l'objet en volume |
| Schéma de fonctionnement Les représentations schématisées (avec des flèches de direction pour les différents mouvements) permettent de décrire le fonctionnement de l'objet. |
| Dessin par projection ou vues 2D L'objet est représenté par plusieurs vues en 2 dimensions (vue de face, de droite, de gauche,...) sur lesquelles on ne voit qu'une seule face à la fois. |
